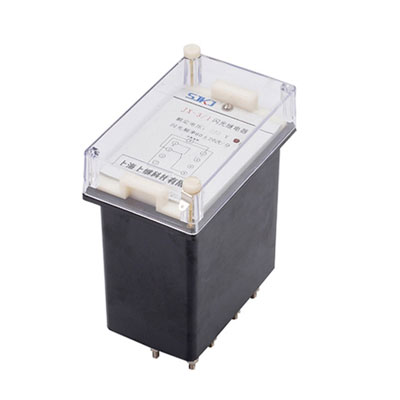

JX-3靜態閃光繼電器主要技術參數

1.額定直流輔助電壓: 48V，110V，220V。

2.閃光頻率: 60次/min。

3.功率消耗：直流電壓回路(輔助激勵量)功耗220V時不大于15W，110V時不大于7W，48V時不大于3W。

4.觸點性能

4.1觸點容量：在電壓不大于250V，電流不大于2A，時間常數為40ms的直流回路中，觸點斷開容量為30W。在交流電路中為 300VA(cosφ=0.4±0.1)，觸點長期通電流為2A。

4.2繼電器觸點型式繼電器提供一付動合觸點。

5.工作條件

a)使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽和有較嚴重的霉菌存在；

b)使用地點不允許有較強的振動和沖擊；

c)使用地點應具有防御雨、雪、風、沙的設施；

d)使用地點不允許超過1.5mT的外磁感應強度。

6.介質強度 繼電器各導電電路對外露非帶電金屬部分及外殼之間以及不同回路之間應能承受2kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。

7.電氣抗干擾 繼電器應符合GB7261和GB6261《靜態繼電器及保護裝置的電氣抗干擾試驗》。

JX-3靜態閃光繼電器背后接線圖及試驗接線圖（見圖1-圖2）

注：1、R為外附電阻。 2、JX-3/1電源引出端子為1（+），2（-），端子8外接閃光燈。

JX-3靜態閃光繼電器使用方法及典型接線圖

JX-3靜態閃光繼電器外形及開孔尺寸
