JL-D/32定時限電流繼電器概述
JL-D/32定時限電流繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路 的啟動元件，給出報警信號或切除故障。 本系列繼電器采用CMOS集成電路進行運算和比較，具有數碼整定精度高，整定范圍寬，整定方便，動作速度快，返回系數高， 功耗低的特點。

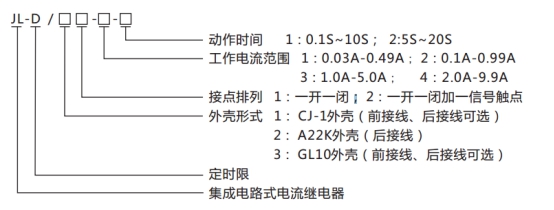

JL-D/32定時限電流繼電器型號命名及含義
備注：JL-D/11、JLD/21、21-1、2必須外加輔助電流；其余可以不加輔助電源。
JL-D/32定時限電流繼電器正常工作條件
1 環境溫度：-10℃~+50℃ 4
2 相對濕度：≤90%
3 大氣壓力：80Kpa~110Kpa
4 安裝位置：任意
5 周圍環境：繼電器不受太陽直射，不受雨水沖洗，空氣中不含導致金屬腐蝕或絕緣損壞的氣體或塵露，繼電器在工作時，不允許振動，搬運過程不允許撞擊。
JL-D/32定時限電流繼電器主要技術指示
1 整定范圍 根據整定范圍不同，級差分別為0.01A和0.1A。
2 瞬動倍率 1~12倍可調。
3 返回系數 0.9~0.97
4 整定誤差 電流及瞬動倍率不大于3%，時間誤差不大于5%（動作后下一次必須間隔10S以上在測）。
5 功耗 功耗小于5W。
6 觸點容量 在電壓不大于250V時，信號觸點容量為24VDC 2A。
7 觸點壽命 電壽命： 105次，機械壽命：106次。
8 絕緣電阻 繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小 于300MΩ。
9 介質強度 繼電器各帶電端子連在一起，對外露飛帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘 而不擊穿，不出現閃絡現象。
10 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。
特別注意
當工作電流大于整定電流×瞬動倍率時，繼電器變?yōu)樗矂?dòng)型，此時為無動作時間延時。

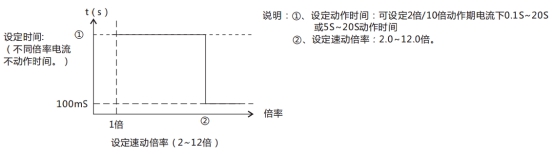

JL-D/32定時限電流繼電器特性表

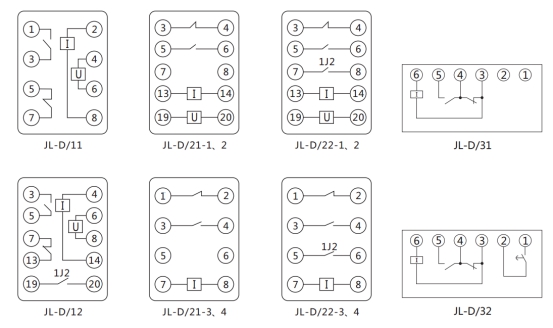

JL-D/32定時限電流繼電器內部接線及外引接線圖（正視圖）
JL-D32定時限電流繼電器外形尺寸及開孔尺寸
